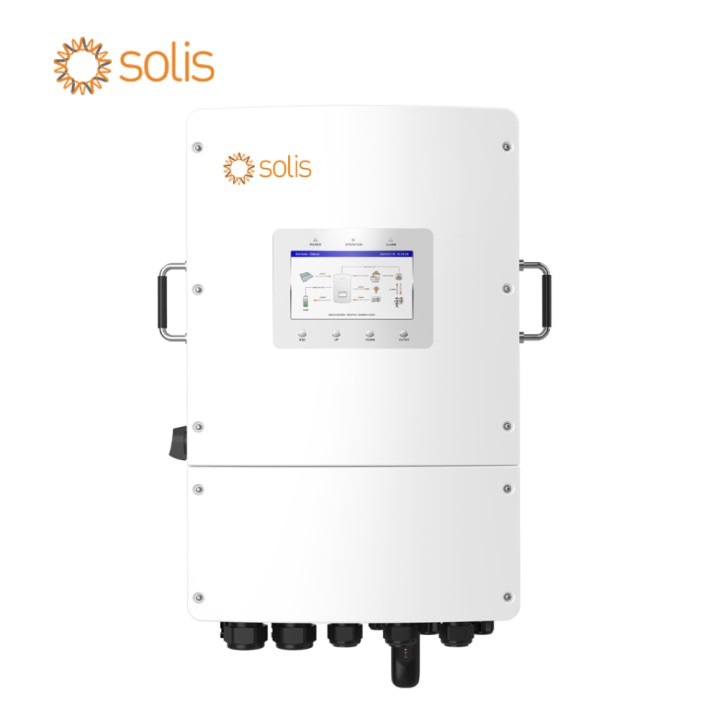

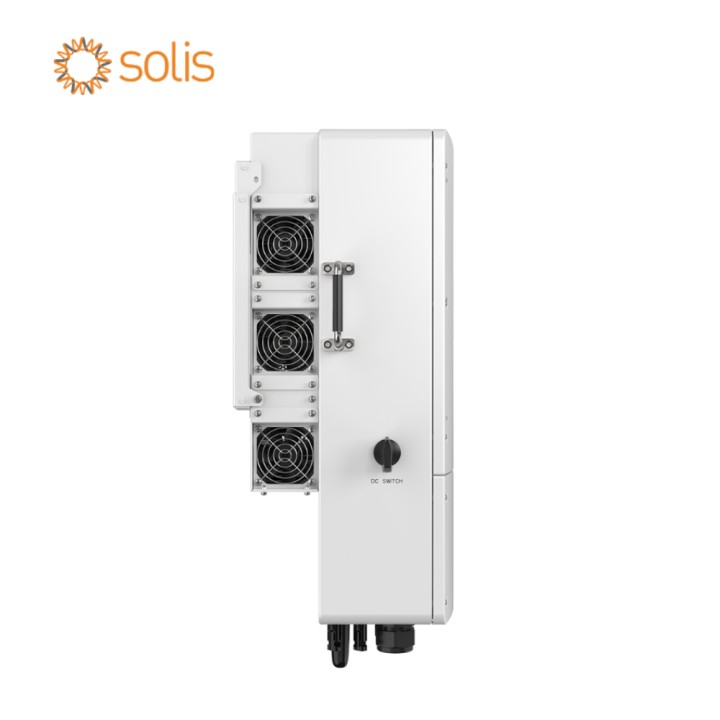

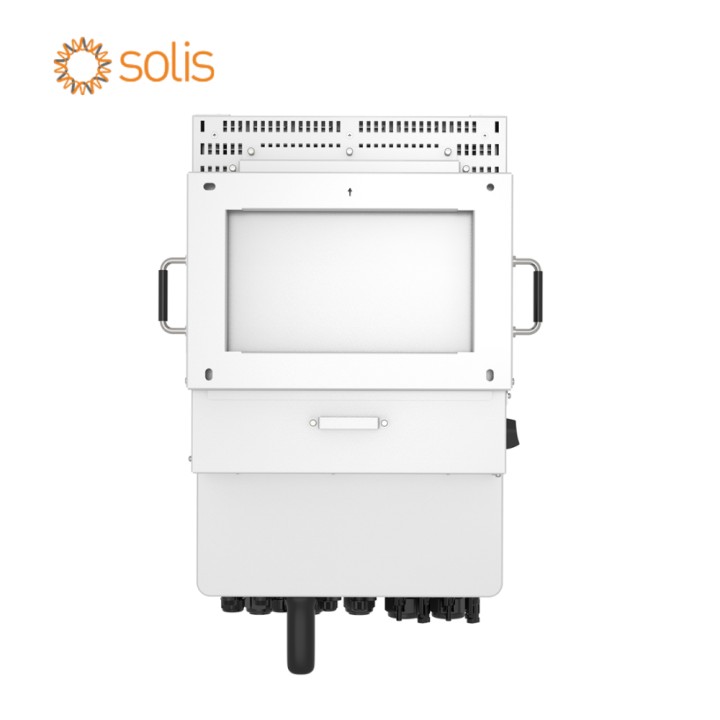

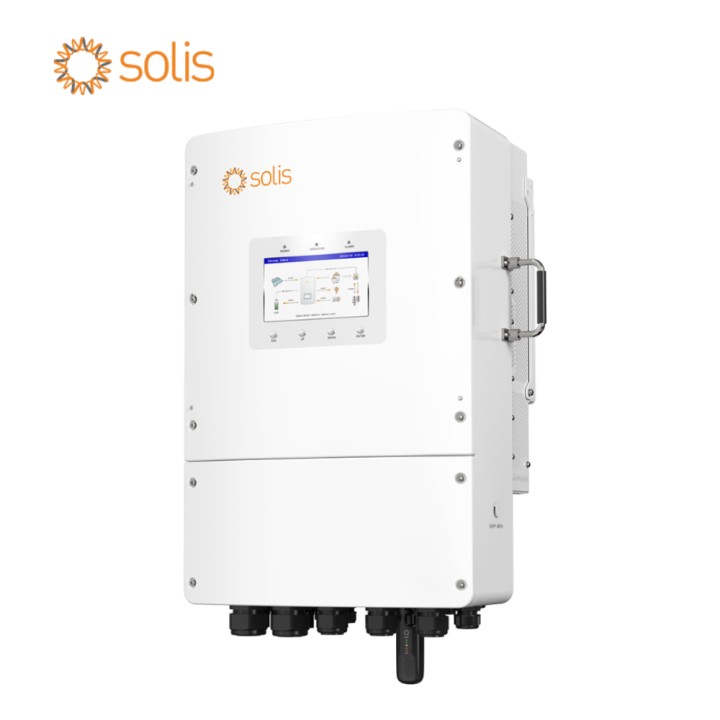

Hibridinis inverteris / įtampos keitiklis SOLIS S6-EH3P12K02-NV-YD-L (tinka žemo voltažo baterijoms)

TECHNINĖS SPECIFIKACIJOS

12 kW hibridinio inverterio Solis-EH3P12K02-NV-YD-L-S6 techniniai parametrai:

Nuolatinė srovė (įvestis) FV pusėje

• maksimali naudingoji fotovoltinio modulio įvesties galia: 19,2 kW;
• maksimali įvesties įtampa: 1000 V;
• vardinė įtampa: 550 V;
• paleidimo įtampa: 160 V;
• MPPT įtampos diapazonas: 200–850 V;
• maksimali įvesties srovė: 20 A / 40 A;
• maksimali trumpojo sujungimo srovė: 30 A / 50 A;
• MPPT sk./ maks. įvesties grupių skaičius: 2 / 3.

Akumuliatorius


• akumuliatoriaus tipas: Ličio – jonų;
• akumuliatoriaus įtampos diapazonas: 40–60 V;
• maks. įkrovos / iškrovos srovė: 250 A;
• komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

• vardinė išvesties galia: 12 kW;
• maksimali tariama išvesties galia: 12 kVA;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 18,2 A / 17,3 A;
• maksimali išvesties srovė: 18,2 A / 17,3 A;
• galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
• THDi: < 3 %.

Nuolatinė srovė (įvestis) Tinklo pusėje

• maksimali įvesties galia: 12 kW;
• maksimali įvesties srovė: 18,2 A;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz.

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

• vardinė išvesties galia: 12 kW;
• atsargos („Back-up“) persijungimo laikas: < 10 ms;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 18,2 A / 17,3 A;
• THDv: < 3 %.

Efektyvumas

• maksimalus efektyvumas: 97,6 %;
• EU efektyvumas: 97,0 %;

Apsauga

• DC apsauga nuo atvirkštinio poliškumo;
• apsauga nuo trumpojo jungimo;
• išvesties apsauga nuo viršsrovių;
• anti-Islanding apsauga;
• apsauga nuo viršįtampių.

Inverterio Solis-EH3P12K02-NV-YD-L-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 430 x 660 x 295 mm;
• svoris: 42 kg;
• topologija: neizoliuotas;
• darbinė aplinkos temperatūra: – 40 ~ 60 °C;
• apsaugos klasė: IP66;
• aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
• maksimalus darbinis aukštis: 4000 m;
• tinklo prijungimo standartas: NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA\MEA;
• saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3.

Savybės

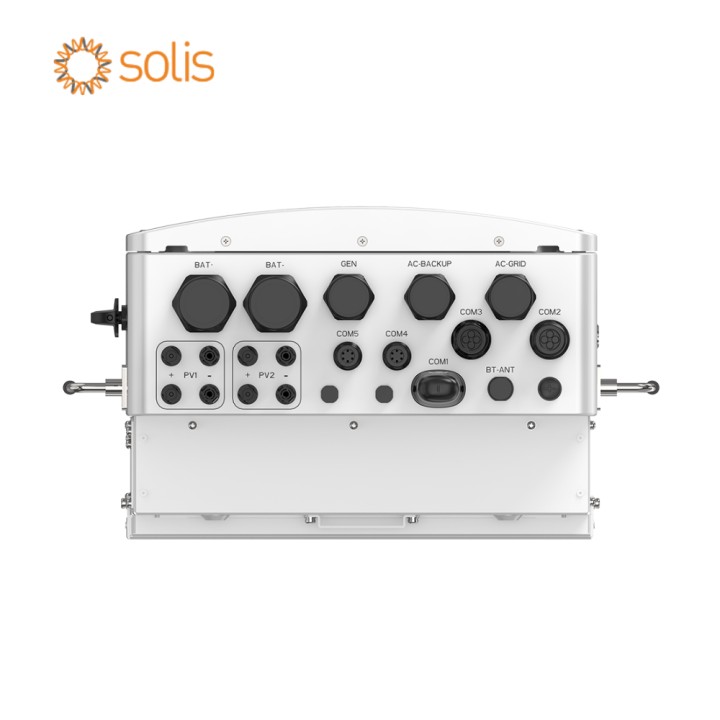

• nuolatinės srovės (DC) jungtis: MC4 greitosios jungties kištukas (PV) ir sraigtinis gnybtas (akumuliatorius);
• kintamos srovės (AC) jungtis: sraigtinis terminalas;
• ekranas: LED + Bluetooth + APP;
• komunikacija: CAN, RS 485, , Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai)
